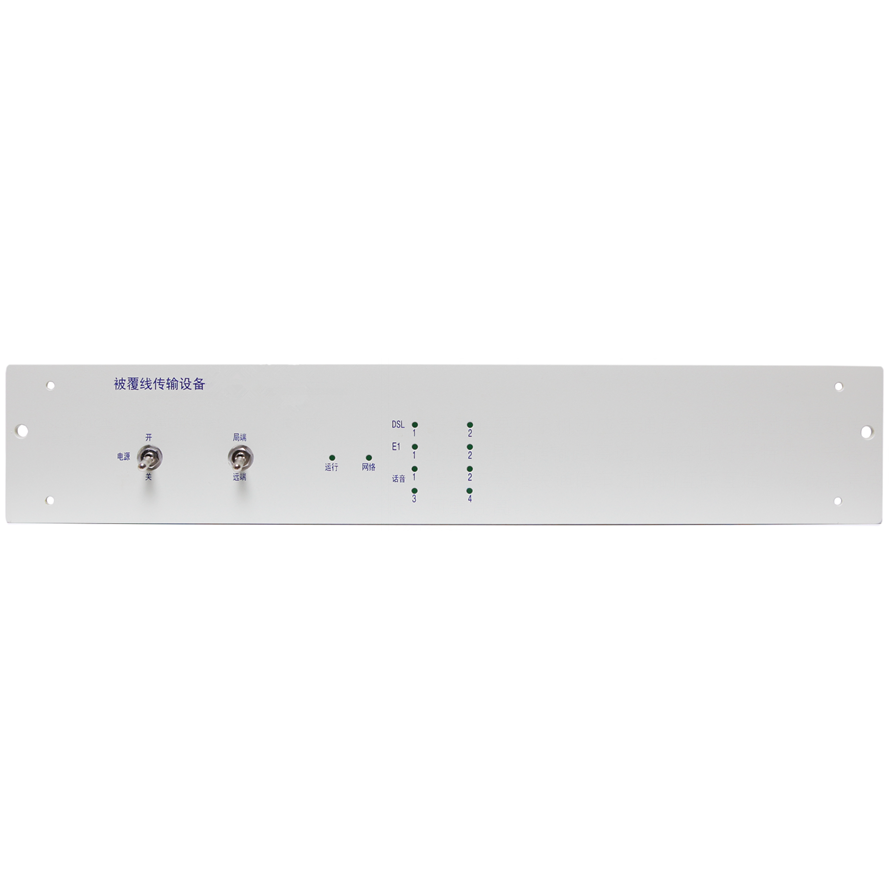

野战被复线设备

型号:野战被复线设备

描述:野战被复线设备主要用于机动应急通信,能够通过被复线传输电话、以太网、以及E1业务,具有传输距离远,兼容性好等特点,安装方便,可用于卫星通信车、指控车等相关通信车之间的互联互通。该类被复线设备能通过被复线传输以太网、E1、电话等常用业务,主要用于各类通信车互联以及应急通信。设备集成度高、体积小、传输距离远、功耗低、易于安装、有很高的可靠性。

产品描述

野战被复线设备主要用于机动应急通信,能够通过被复线传输电话、以太网、以及E1业务,具有传输距离远,兼容性好等特点,安装方便,可用于卫星通信车、指控车等相关通信车之间的互联互通。该类被复线设备能通过被复线传输以太网、E1、电话等常用业务,主要用于各类通信车互联以及应急通信。设备集成度高、体积小、传输距离远、功耗低、易于安装、有很高的可靠性。

功能特点
  • 采用国际通用的G.991.2标准。

  • 被复线传输速率范围广,涵盖128 Kb/s─8848 Kb/s,采用TGE-706被复线传输, 3.0km距离传输线速率可达8448 Kb/s。

  • 接入多种业务,功能丰富,使用灵活,例如:电话业务,E1业务, 10/100Base-T网络业务等。

  • 集成度高、体积小、功耗低、可靠性高。

  • 安装方便,可用于卫星通信车、指控车等相关通信车之间的互联互通。

技术参数


功能参数

DSL线路接口

1/2/4/8路

电话业务接口

2~16路(接口阻抗:600Ω平衡)

以太接口

1路(10/100M速率自适应)

E1接口

1~8路(接口阻抗:75Ω)

控制接口

1路(接口速率:19.2kb/s)

供电及功耗

交流:220×(1±20%)V,频率50Hz±2.5 Hz;功耗: 20W~100W

环境适应性


工作温度:-25℃ ~ +55℃;存储温度:-50℃ ~ +65℃

;湿 热:在+40℃时,相对湿度≤95%,无凝露。

磁兼容性


符合GJB 151A中陆军地面设备的规定

业务接口数量尺寸颜色支持定制


自适应线路速率参考表

外线距离(Km,TGE-706)

自适应速率(Kb/s)

线路衰减(dB)

信噪比富裕量(dB)

≤2

8504

11

8

2.5

8448

14

8

3.0

7160

15

8

3.5

7104

19

12

4.0

6144

21

12

4.5

5440

24

14

5.0

4224

27

14

5.5

3136

27

14

6.0

2560

32

16

以上结果为实验室常温条件下测试获得,仅供参考!
